带肩螺母挤压工艺模具设计+CAD图纸(3)

时间:2019-12-08 10:56来源:毕业论文
2 制件分析和方案拟定 2.1 制件分析 图2.1 带肩六角螺母零件图 2.1.1 制件结构分析 本次设计的产品是带肩六角螺母，其外形相对有些复杂，产品制件图如下

2  制件分析和方案拟定

2.1  制件分析

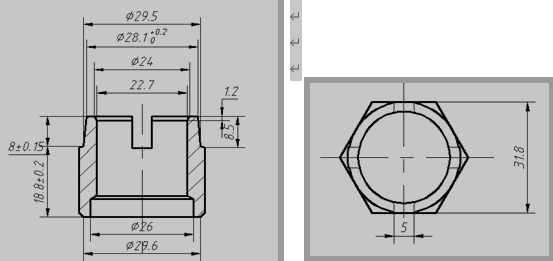

带肩六角螺母零件图

图2.1  带肩六角螺母零件图

2.1.1  制件结构分析

本次设计的产品是带肩六角螺母，其外形相对有些复杂，产品制件图如下图2.1所示。带肩六角螺母形状分为上下两部分，上部分为自锁部分，外轮廓上部分带4个凹槽，下部分为带肩六角结构，内部呈阶梯状通孔
