JSP+SQL Server 2000网上教育资源管理系统 第8页

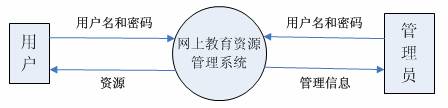

图2-1 第一层DFD图

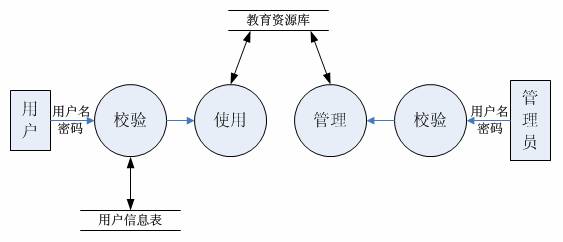

第二层DFD图，是在顶层DFD的基础上的逐步细化，进一步细化系统功能，把系统分解为使用和管理两大加工。
图 2-2 第二层DFD图

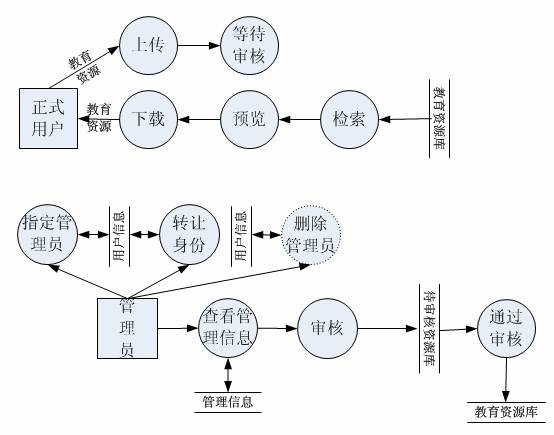

第三层DFD图是最详细的系统划分，可以看到所有的数据流向。以下DFD图中省略了用户注册登录步骤。
2.4 系统流程图
系统流程图，是整个系统的操作处理流程，从图中可以看出整个系统的工作流程。
